Descrição

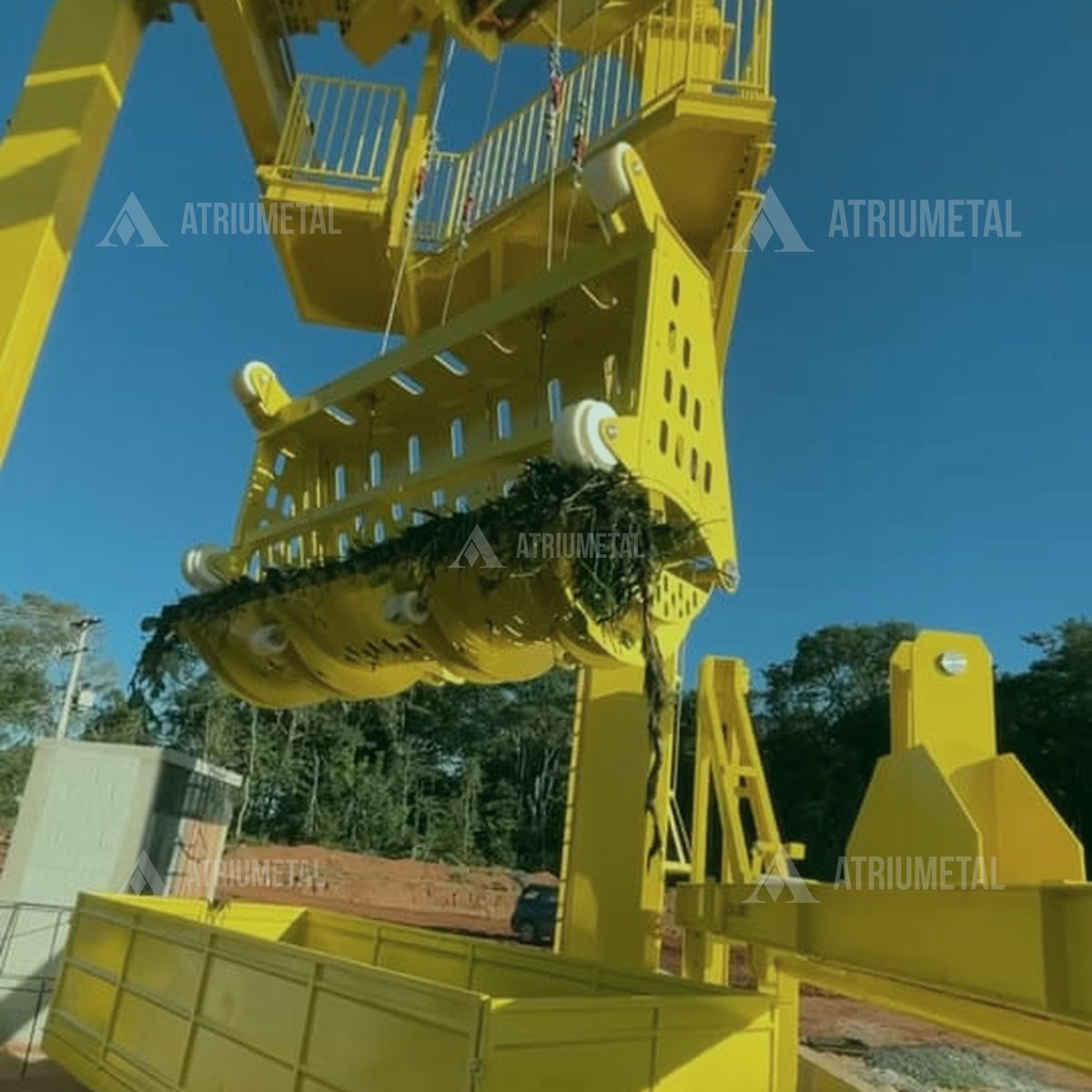

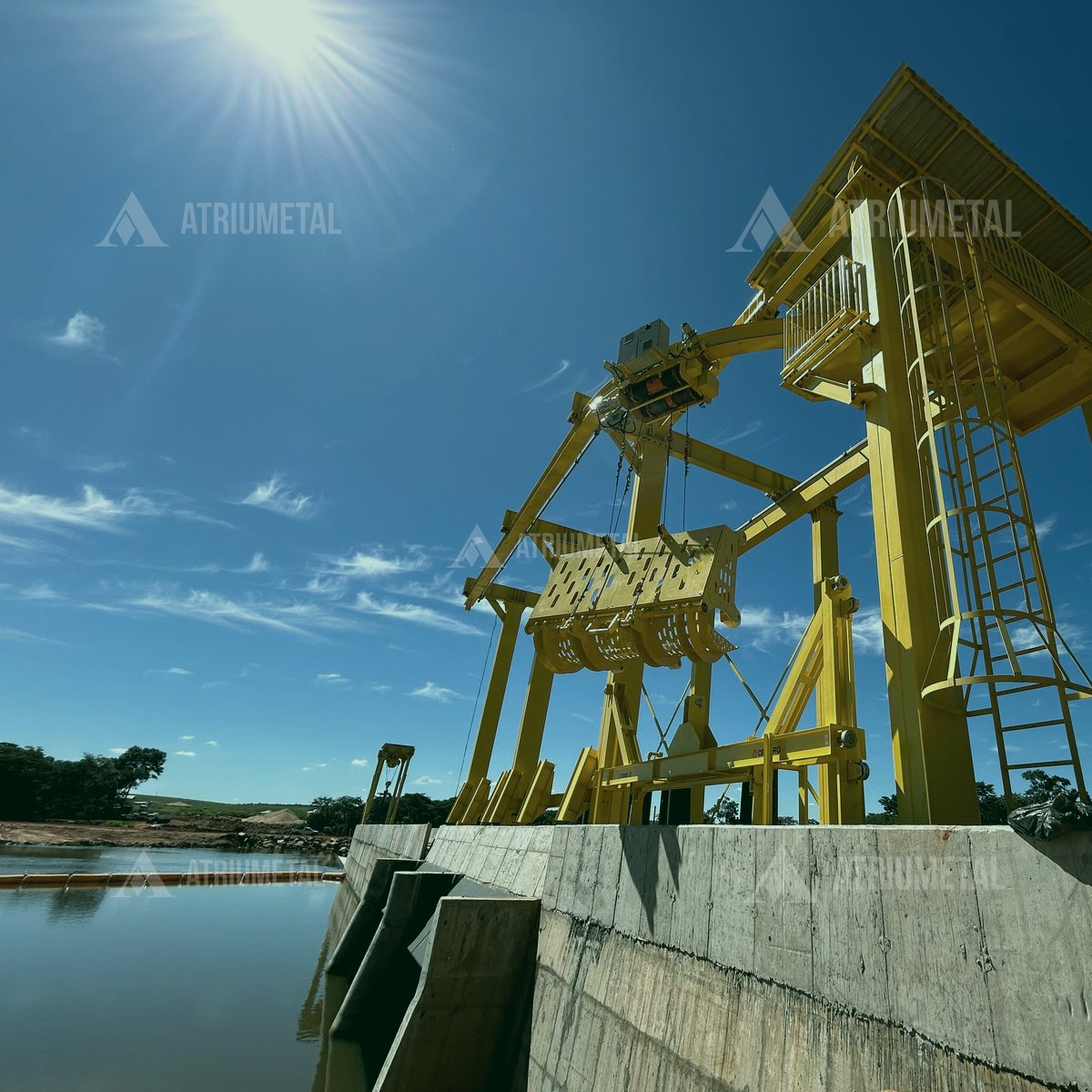

O limpa-grades é o equipamento que remove de forma mecanizada os resíduos acumulados nas grades da tomada d’água de uma usina. Sua função é manter o fluxo para as turbinas, preservar o rendimento da geração e proteger os equipamentos eletromecânicos contra dano por material carreado.
A Atriumetal projeta e fabrica limpa-grades sob medida para UHE, PCH e CGH, com caldeiraria, estruturas metálicas e mecanismos de movimentação integrados. Fabricação em Joinville e Região, com montagem em campo por equipe própria.
Por que a limpeza mecanizada importa
Galhos, folhas, vegetação aquática, lixo flutuante e detritos se acumulam na grade e reduzem a vazão. O limpa-grades resolve isso sem parar a operação:
- Mantém a vazão de projeto na tomada d’água
- Preserva o rendimento da geração ao longo do dia
- Reduz perda de carga hidráulica na entrada do conduto
- Protege turbinas, bombas e equipamentos eletromecânicos
- Diminui paradas para limpeza manual e o risco associado
- Elimina a exposição de operador na borda do canal
Setores que mais usam este equipamento
O que definimos no dimensionamento
Cada tomada d’água tem uma geometria própria. O que define o equipamento:
- Largura e altura da grade e ângulo de inclinação
- Profundidade útil e nível máximo e mínimo de água
- Tipo e volume de material carreado ao longo do ano
- Curso do carro e forma de deslocamento sobre a grade
- Destino do resíduo — caçamba, esteira ou plataforma de descarte
- Material — aço carbono com proteção ou aço inox, conforme a água
- Comando — manual, semiautomático ou automatizado por ciclo
- Estrutura de apoio — se já existe ou entra no escopo
Como a Atriumetal fabrica
- Visita técnica e levantamento dimensional da tomada d’água

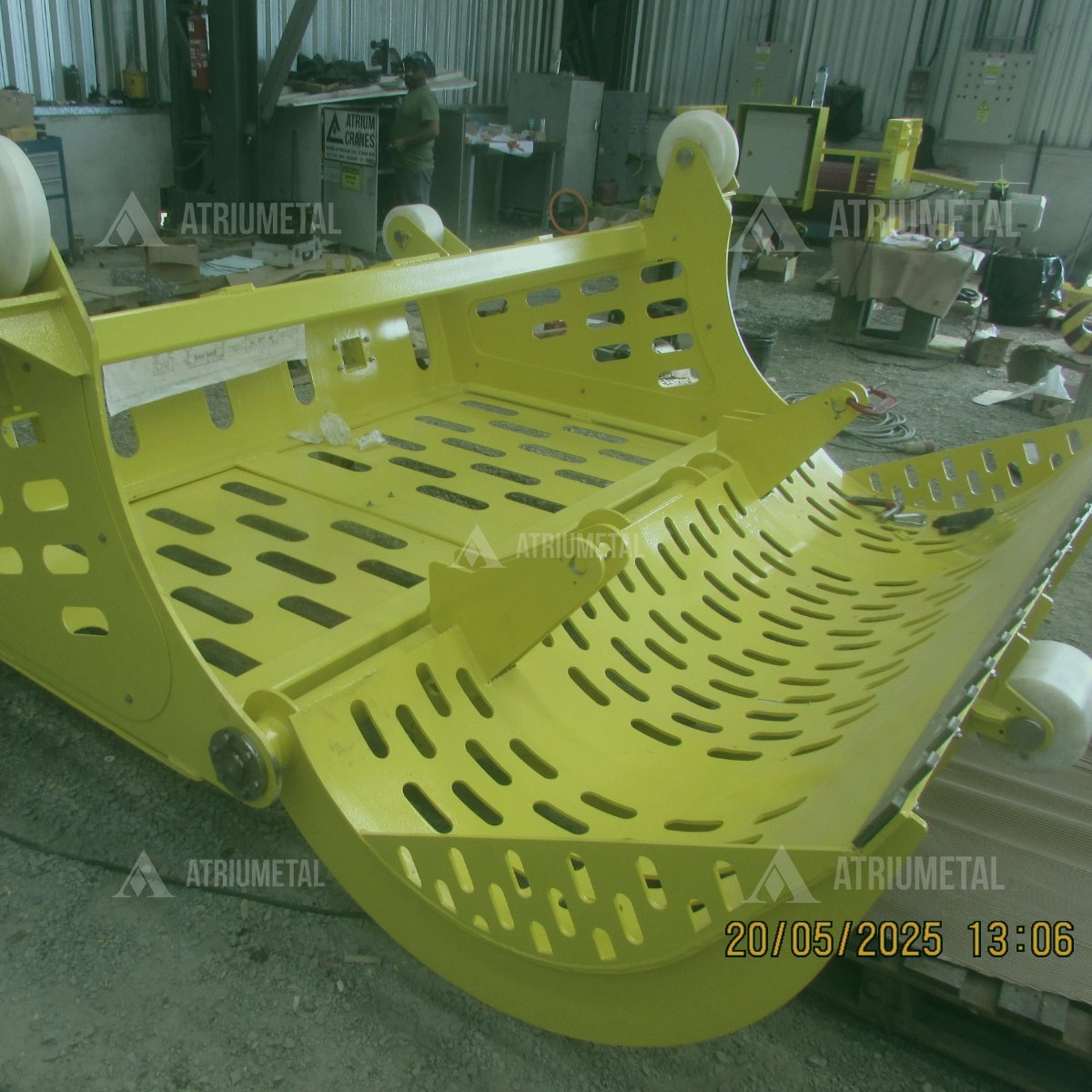

- Dimensionamento do carro, do pente e da estrutura de deslocamento
- Detalhamento de fabricação e aprovação do desenho

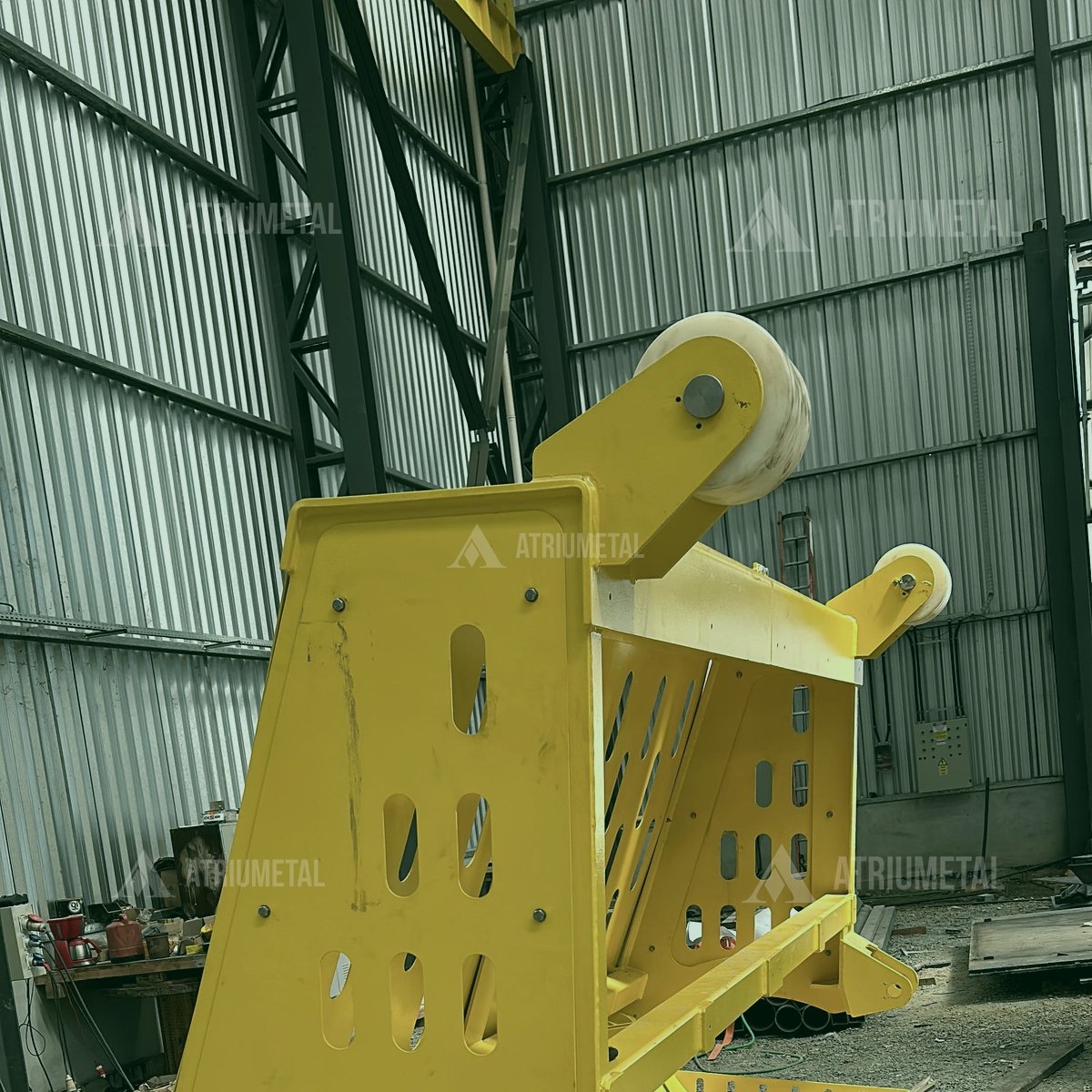

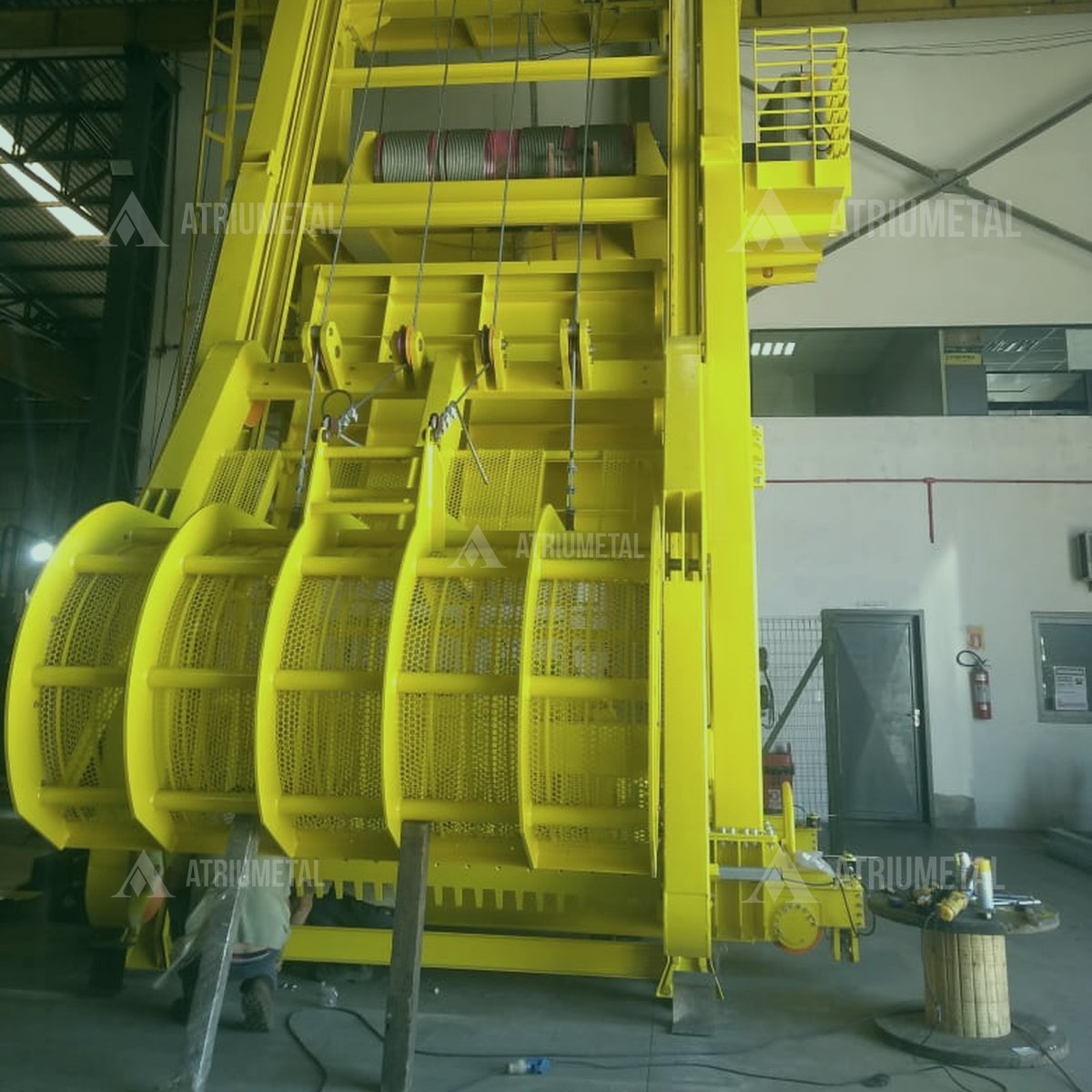

- Caldeiraria, soldagem e montagem mecânica na nossa fábrica
- Tratamento de superfície e pintura industrial para ambiente úmido
- Transporte, içamento e montagem em campo
- Testes de operação, comissionamento e entrega técnica
O que enviar para receber o orçamento
Quanto mais completo o envio, mais firme é a proposta. O ideal:
- Largura, altura e inclinação da grade
- Profundidade e variação de nível da água
- Tipo de material carreado e volume estimado
- Fotos atuais da tomada d’água e da estrutura de apoio
- Destino pretendido para o resíduo removido
- Se a limpeza hoje é manual e com que frequência
- Cidade e estado da usina
Fale com a engenharia pelo WhatsApp e envie o desenho, o memorial descritivo ou apenas a descrição da necessidade.
Perguntas frequentes
O que é um limpa-grades?
É o equipamento que retira mecanicamente os resíduos presos na grade da tomada d’água de uma usina ou de uma estação de captação, mantendo a passagem livre para o conduto e para as turbinas.
Serve para PCH e CGH ou só para usinas grandes?
Serve para os três portes. Projetamos para UHE, PCH e CGH — o que muda é a dimensão da grade, o curso do carro e o volume de material carreado, não o princípio do equipamento.
A operação é automática?
Pode ser manual, semiautomática ou automatizada por ciclo, conforme a operação da usina. Em locais com muito material carreado, o ciclo automático costuma se pagar rápido em disponibilidade.
Qual material é usado na fabricação?
Aço carbono com tratamento de superfície e pintura industrial, ou aço inox quando a água e o regime de operação justificam. A escolha entra no dimensionamento.
Vocês fazem a montagem em campo?
Sim, com equipe própria — do transporte especial ao içamento, montagem, testes de operação e entrega da documentação técnica.
Fabricam outros equipamentos hidromecânicos?
Sim: comportas, stop logs, pórticos e monovias para área de turbina, além de estruturas para casa de força.
Serviços e produtos relacionados
Fabricação sob encomenda em Joinville e Região (SC), com atendimento para o Norte de Santa Catarina, o Sul do Brasil e todo o território nacional. Preço sob consulta — cada equipamento é dimensionado para a aplicação.
